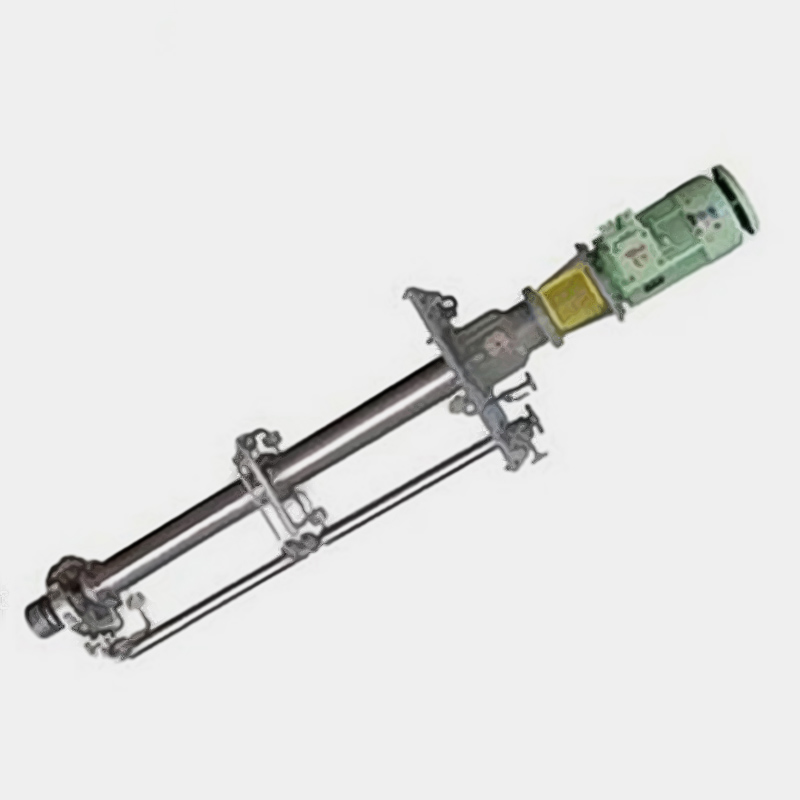

一、LHY硫磺液下泵简述

LHY硫磺液下泵适用于各种规模的硫磺制酸工艺流程中输送130-158度的液体硫磺。也适用于其他需要小流量，高扬程的化工流程。LHY液硫泵由于扬程特高，流量特小，比转数特低，已不可能用离心泵的型式来达到性能要求，用旋涡泵则在运转过程中性能不稳定，故采用全新的技术进行不力设计，具有普通离心泵，旋涡泵所不具备的特殊优点。液硫泵流量在很大范围内变化时，泵的扬程始终保持不变。这一特点特别适用于要求泵具有自调特性的化工流程。

二、硫磺液下泵结构图

1.出液管，2.蒸汽出口，3.底板，4.第一蒸汽夹套，5.蒸汽接管，6.泵体7.泵盖，

8.全开旋流式叶轮，9.泵轴，10.支撑管，11.第二蒸汽夹套，12.调整螺母，13蒸汽进口。

三、硫磺液下泵特点

　　 1.本系列泵是一种立式保温液下泵。泵的出液管从泵体，前泵盖均设有蒸汽或导热油保温夹套。

　　 2.本系列泵主要由泵体，叶轮，前泵盖，泵轴，弯管，出液管，中间接管，底板及轴承箱，电机座等零部件组成。

　　 3.本系列泵的叶轮为星形结构。其结构简单，制造方便。叶轮开平衡孔以平衡轴向力，轴向力基本上可以认为完全平衡掉，为泵的运转有很大的好处。

　　 4.本系列从电机端看为逆时针旋转达。

　　 5.本系列泵安装尺寸可以根据客户的使用要求定做。

四、LHY硫磺液下泵其它说明

硫磺制酸是我国硫酸工业的重要发展方向之一，小流量，高扬程的液硫泵是硫磺制酸的关键装备，为了适应这一形势发展的需要，在有关设计院所，大专院校专家及本厂职工的共同努力下，我们开发出LHY系列立式液硫泵。

 LHY保温液硫泵结构简单，维护方便，运行平稳，性能稳定。

本系列泵在输送液体硫磺时，采用1Cr18Ni9Ti材料制造，当使用于其它化工流程时，可用下述材料制造：

　　　　 304（0Cr18Ni9） 316（0Cr18Ni12Mo2）

　　　　 1Cr18Ni12Mo2Ti 316L（00Cr18Ni12Mo2）

　　　　 CW-2（CD4MCU） J-1（UB-6）

　　　　 20Cb3 Mouel HastelloyB，C lewmet-55

本泵在输送液体硫磺及其它易燃介质时，一般采用YB系列防爆电机，亦可根据用户要求选配其它类型的电机。

性能范围：

　　　　 流量：0.2-10m3/h

　　　　 扬程：40-120m

　　　　 转速：2900r/min

　　　　 适用温度范围：t<=200度，如采用特殊的制造技术，适用温度可提高到550度。
